WEC-MX6LD - F407

产品特点:

 · 采用i.MX 6UltraLite /6ULL处理器,具有高性能低功耗的特点;

 · 集成了STM32F407微控制器;

 · 多级存储器系统,支持多种类型的外部存储器设备;

 · 先进的电源管理单元和控制器;

 · 具有强大的多媒体处理能力;

 · 接口灵活性,支持连接多个常用接口;

 · 具有先进的安全性,可提供硬件支持的安全功能。

在线订购
产品介绍产品规格外形尺寸技术规格书

产品介绍:

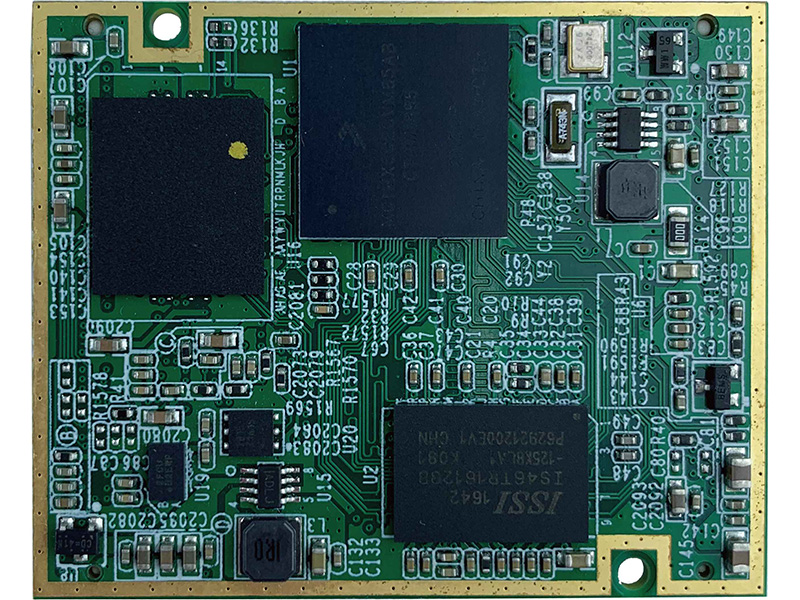

WEC-MX6LD-F407核心板是杭州研智科技推出的一款基于 i.MX 6UltraLite /6ULL处理器的核心板,并集成了STM32F407微控制器。i.MX 6UltraLite 是一款高性能、超高效率处理器系列,采用 Freescale 先进的单核 ARM Cortex-A7,运行速度最高支持 696 MHz。i.MX 6UltraLite包括一个集成的电源管理模块,降低了外接电源的复杂性,并简化了上电时序。这个系列的每个处理器提供多种存储器接口,其中包括 LPDDR2,DDR3,DDR3L,NAND 闪存,NOR 闪存,eMMC ,Quad SPI。i.MX 6UltraLite 也提供各种接口用于连接外围设备,如 WLAN、Bluetooth™、GPS、显示器和摄像头传感器。


CPU1

  NXP i.MX6UL,ARM Cortex-A7,主频高达696MHz

NXP i.MX6ULL,ARM Cortex-A7,主频高达528MHz

RAM1

128M/256M/512MB DDR3

128M/256M/512MB DDR3

Flash1

4GB+EMMC

4GB+EMMC

CPU2

STM32F407

STM32F407

RAM2

/

/

Flash2

/

/

SDIO

2

2

NET1

MII/RMII

MII/RMII

NET2

MII/RMII

MII/RMII

USB 2.0

2

2

USB 3.0

/

/

UART

8

8

CAN

2

2

12S

3

3

12C

4

4

SPI

4

4

PWM

8

8

ADC

12bit×2

12bit×2

LCD(RGB)

24bit 1366×768

24bit 1366×768

LVDS

/

/

MIPI DSI

/

/

MIPI CSI

/

/

  MIPI CSI/DSC

/

/

HDMI

/

/

EDP

/

/

CSI

1

1

PCIe

/

/

SATA

/

/

OS

Linux/Ubuntu/Wince/QNX

Linux/Ubuntu/Wince/QNX

Dimension

55mm×38mm

55mm×38mm
