WEC-MX8MN-F

产品特点:

 · 采用 NXP i. MX 8M mini处理器,四核ARM Cortex-A53 +M4,主频最高达1.8GHz;

 · 板载 1 颗 32 位 LPDDR4,支持 1GB/2GB内存; · 板载 QSPI FLASH 和 eMMC存储;

 · 引出 I.MX 8M mini的全部引脚,适应各种应用场景;

 · 支持 Linux,Android、Wince 等常用操作系统。

在线订购
产品介绍产品规格外形尺寸技术规格书

产品介绍:

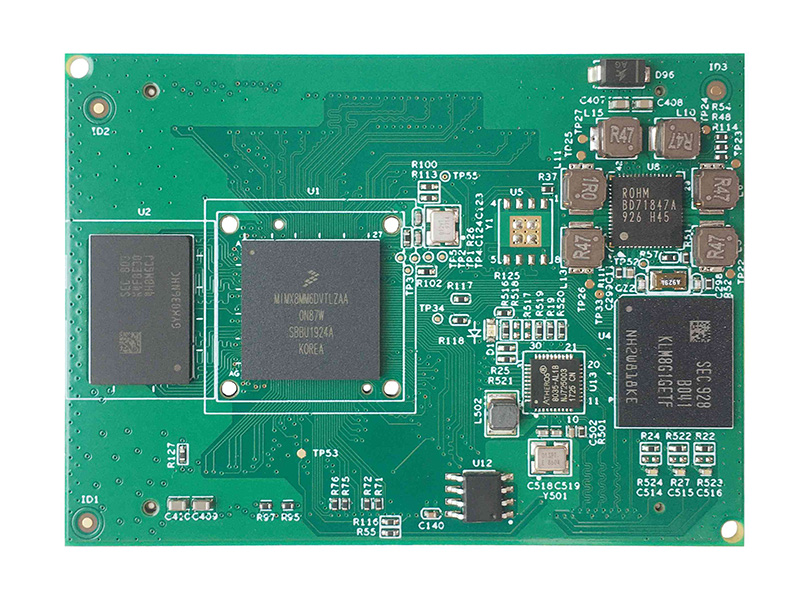

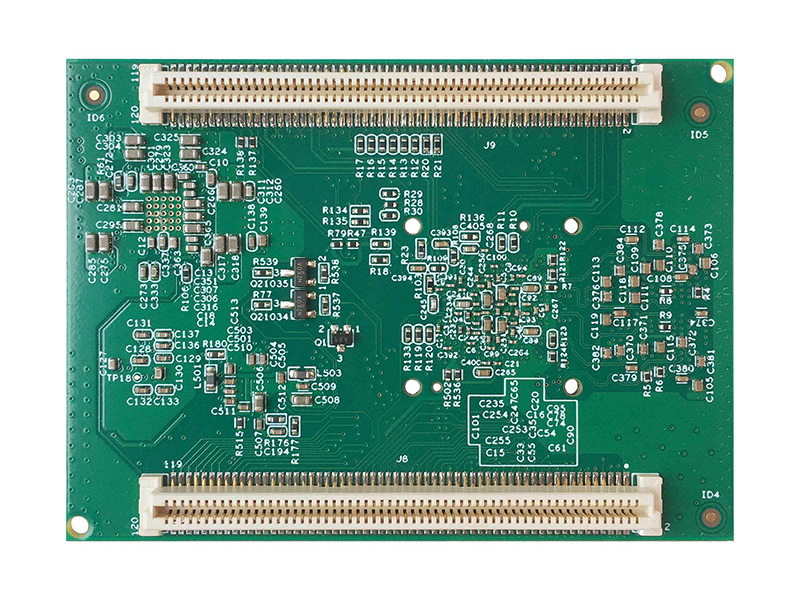

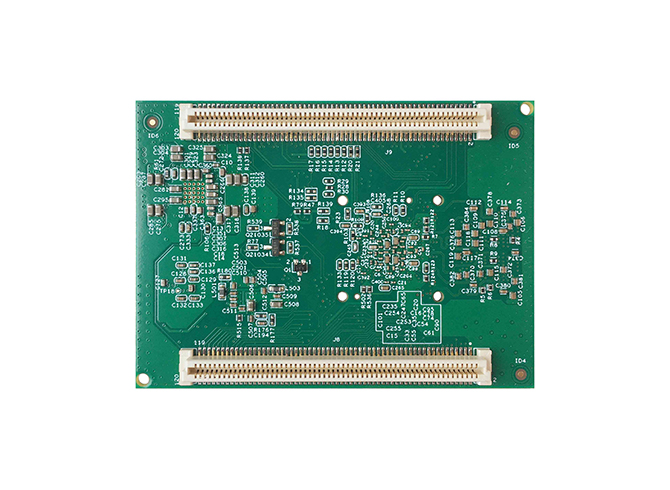

WEC-MX8MN-F 核心板是杭州研智科技推出的一款基于 NXP i. MX 8M mini处理器开发的核心板,四核ARM Cortex-A53 +Cortex-M4架构,最高运行频率高达 1.8 GHz。带有 32 KB L1 指令缓存和 32 KB L1 数据缓存,支持 32/16 位 LPDDR4(1.5G),DDR4-2400,DDR3L-1600。

这个系列的器件还集成了 I2S/SAI、AC97、TDM、PDM 和 SPDIF,具有卓越的连接性,同时集成 4-lan MIPI 显示屏和 4-lan MIPI 摄像机端口,是移动智能终端、工控、医疗、通讯、家庭多媒体、物联网应用、车载、广告等各个领域的理想平台。

该核心板集成度高,可选配恩智浦汽车电子级芯片,高稳定性,布局紧凑,尺寸小巧,接口丰富,扩展性强。能降低产品研发难度,保证研发进度,降低研发成本,方便产品集成、快速开发。


CPU1

   NXP i.MX 8M mini,四核ARM Cortex-A53,主频最高达1.8GHz

RAM1

   1G/2G  DDR4

Flash1

   8GB+EMMC

CPU2

   ARM Cortex-M4F

RAM2

   /

Flash2

   /

SDIO

   3

NET1

   MII/RMII/RGMII

NET2

   MII/RMII

USB 2.0

   2

USB 3.0

   /

UART

   4

CAN

   /

12S

   5

12C

   4

SPI

   3

PWM

   4

ADC

   /

LCD(RGB)

   /

LVDS

   /

MIPI DSI

   1

MIPI CSI

   1

  MIPI CSI/DSC

   /

HDMI

   /

EDP

   /

CSI

   /

PCIe

   1

SATA

   /

OS

   Linux/Android

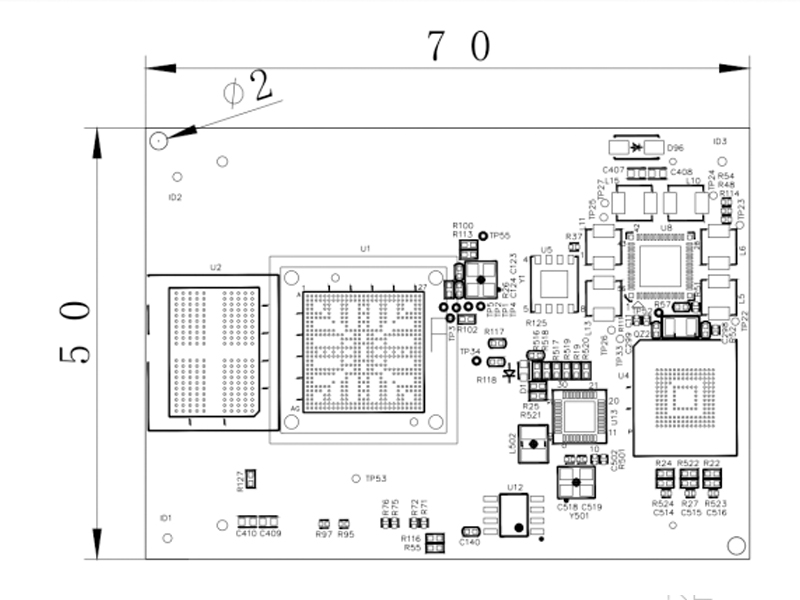

Dimension

   50mm×70mm
