WEC-1020D,WEC-1021D , WEC-1022D (3A05-V11)
产品特点:
· 采用NXP LS1020系列处理器,双核ARM Cortex-A7,高效低能耗;
· 丰富的连接和外设功能;
· LCD控制器(2D-ACE);
· 具有QUICC引擎,为工业、楼宇和工厂协议提供所需的可靠支持 · 支持基于硬件的虚拟化。
产品特点:
· 采用NXP LS1020系列处理器,双核ARM Cortex-A7,高效低能耗;
· 丰富的连接和外设功能;
· LCD控制器(2D-ACE);
· 具有QUICC引擎,为工业、楼宇和工厂协议提供所需的可靠支持 · 支持基于硬件的虚拟化。
产品介绍:

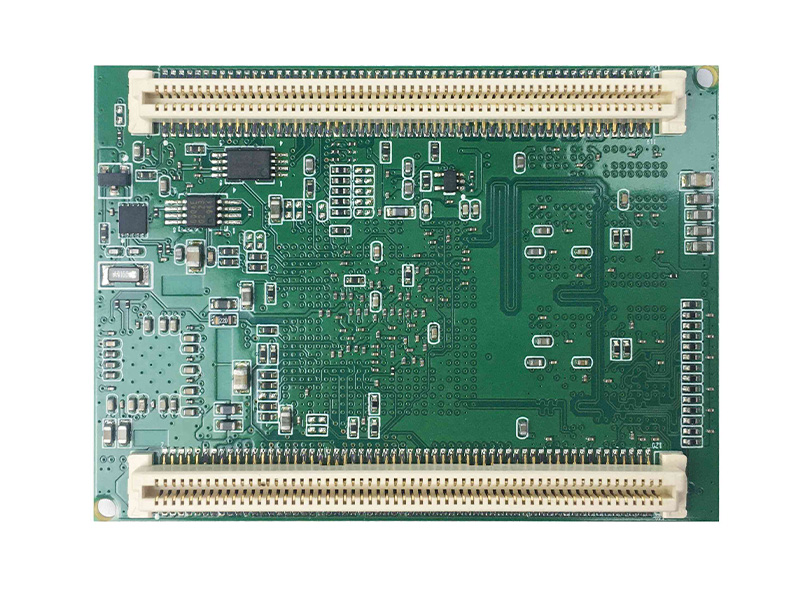

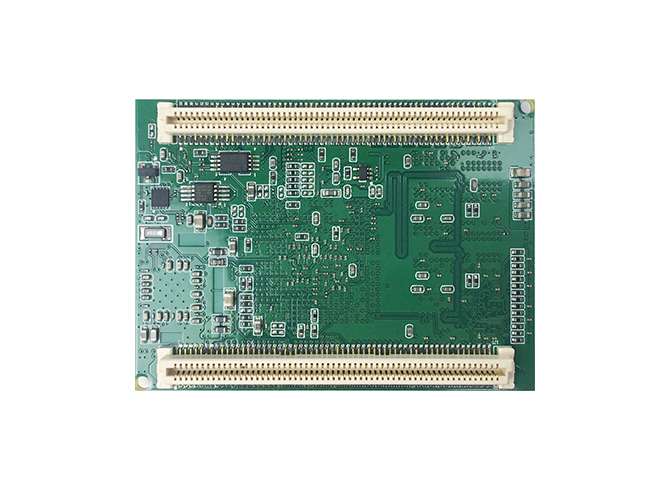

WEC-1020D/WEC-1021D/WEC-1022D核心板是杭州研智科技推出的一款基于NXP QorIQ®LS1系列(包括LS1020A/LS1021A/LS1022A通信处理器)芯片的工业核心板。LS1系列采用Layerscape架构,这是业界第一个软件感知、与内核无关的网络架构,具有无与伦比的效率和可扩展性。LS1系列处理器是高性价比产品,可为无风扇的小型企业网络应用提供广泛的集成和高能效特性。处理器包含运行频率高达1.2 GHz的双ARM® Cortex®-A7内核,旨在交付超过7000的CoreMark®性能,提供的虚拟化支持、高级安全功能、最广泛的高速互联及优化外设功能在功耗小于3W的处理器领域无人能及。处理器配备了集成式LCD控制器、用于实施工业协议的CAN控制器、运行频率高达1600 MHz的DDR3L/4、集成式安全引擎和QUICC Engine®,并针对L1和L2缓存提供ECC保护。LS1021A处理器可与QorIQ LS1020A和LS1022A处理器实现引脚和软件兼容。
CPU1 | NXP LS1020A,双核Cortex-A7,主频最高1.2GHz | NXP LS1021A,双核Cortex-A7,主频最高1.2GHz | NXP LS1022A,双核Cortex-A7,主频600MHz |
RAM1 | 512MB/1G/2G DDR3 | 512MB/1G/2G DDR3 | 512MB/1G/2G DDR3 |
Flash1 | 4GB+ EMMC | 4GB+ EMMC | 4GB+ EMMC |
CPU2 | / | / | / |
RAM2 | / | / | / |
Flash2 | / | / | / |
SDIO | 1 | 1 | 1 |
NET1 | MII/RMII/PGMII/RGMII | MII/RMII/PGMII/RGMII | MII/RMII/PGMII/RGMII |
NET2 | MII/RMII/PGMII/RGMII | MII/RMII/PGMII/RGMII | MII/RMII/PGMII/RGMII |
USB 2.0 | 1 | 1 | 1 |
USB 3.0 | 1 | 1 | 1 |
UART | 6 | 6 | 6 |
CAN | 4 | 4 | 4 |
12S | 4 | 4 | 4 |
12C | 3 | 3 | 3 |
SPI | 2 | 2 | 2 |
PWM | 8 | 8 | 8 |
ADC | / | / | / |
LCD(RGB) | / | / | / |
LVDS | / | / | / |
MIPI DSI | / | / | / |
MIPI CSI | / | / | / |
MIPI CSI/DSC | / | / | / |
HDMI | / | / | / |
EDP | / | / | / |
CSI | / | / | / |
PCIe | 2 | 2 | 2 |
SATA | 1 | 1 | 1 |
OS | Linux | Linux | Linux |
Dimension | 44mm * 61mm | 44mm * 61mm | 44mm * 61mm |
