WED-MX6L2-2420 (PICO-3701-V11)

产品特点:

 · 处理器可以选配NXP i.MX 6UL/6ULL;

 · 支持DDR3内存;

 · 集成USB、RS232、RS485、RJ45等多种接口;

 · 设计紧凑,体积小巧,部署灵活。

在线订购
产品介绍产品规格外形尺寸技术规格书

产品介绍:

WED-MX6L2-2420是杭州研智科技基于NXP i.MX 6UL和6ULL处理器开发的主板。i.MX 6UL是一个高性能、超高效处理器,采用先进的ARM Cortex-A7内核,运行频率高达528 MHz。

该系列的器件集成了电源管理模块,降低了外部电源的复杂性,简化了上电时序。并且提供了丰富的内存接口,包括LPDDR2、DDR3、DDR3L、原始和管理 NAND 闪存、NOR闪存、eMMC、Quad SPI,以及用于连接外设的各种其他接口,如WLAN、Bluetooth™、GPS、显示器和摄像头传感器等。


Processor

NXP  i.MX 6UL,ARM Cortex-A7,主频高达528MHz;

i.MX 6ULL,ARM Cortex-A7,主频高达792MHz

Memory

DDR3  128MB/256MB/512MB

Storage

256MB/512MB SLC NandFlash或者4GB+ eMMC,TF Slot

Video

并行24bit RGB LCD接口,支持1366x768分辨率

I/O

2×USB 2.0,

2×RS232,2×RS485,

4×15PinExt(4×Uart,2×CAN,SPI,I2C,GPIO,ADC)

Ethernet

2×RJ45 (LAN8720,10/100Mbps)

Audio

/

Expansion

1× mini PCIe(for WIFI / 4G)

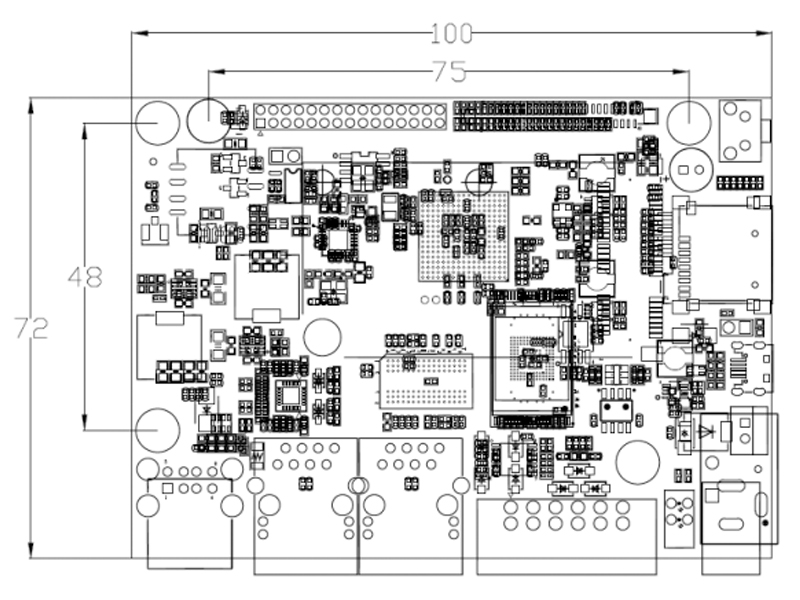

Dimension

100mm×72mm

Operation

-20℃~70℃

Storage Temperature

-40℃~85℃

Relative Humidity

5%~95%,Non-condensing

Power

DC 9-28V

OS

Linux/Ubuntu/Ubuntu Core/Yocto
