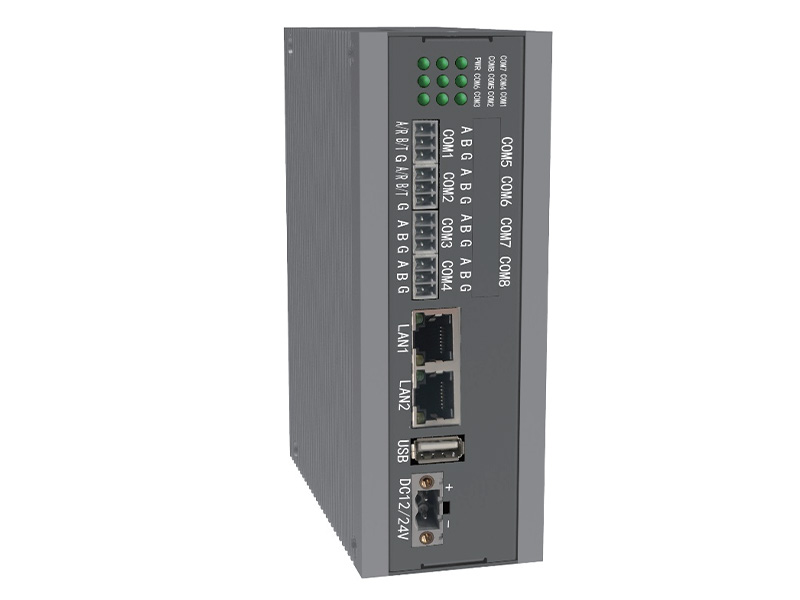

WES-DMX6L-2410
产品特点：
· 板载NXP i. MX 6UL/6ULL处理器，ARM Cortex-A7架构，主频最高达528MHz；
· 内存容量为256MB，板载8G EMMC存储；
· 支持 10/100Mbps自适应以太网；
· 支持WIFI连接； 支持扩展4G无线网络；
· 9~28V直流电源输入；
· 金属型材机身，无风扇静音设计；
· 支持DIN35 标准导轨式安装；
· 机身紧凑，适合更多嵌入式场景。
产品特点：
· 板载NXP i. MX 6UL/6ULL处理器，ARM Cortex-A7架构，主频最高达528MHz；
· 内存容量为256MB，板载8G EMMC存储；
· 支持 10/100Mbps自适应以太网；
· 支持WIFI连接； 支持扩展4G无线网络；
· 9~28V直流电源输入；
· 金属型材机身，无风扇静音设计；
· 支持DIN35 标准导轨式安装；
· 机身紧凑，适合更多嵌入式场景。
产品介绍：
WES-DMX6L-2410是基于工业级Cortex-A7处理器的无风扇工业网关，CPU主频528MHz，内存容量为512MB，板载8G EMMC存储，在拥有强大运算能力的同时保持了低功耗特性，并设计了快速安装和维护方案。
WES-DMX6L-2410工业网关设计了单路9~28V直流电源输入方案，为适应复杂工业现场要求增加了过流、过压、浪涌和反接保护措施。配备了2路10/100Mbps自适应工业以太网接口，1路WIFI接口，1路4G接口,1路USB接口。便于用户实现远程监控应用，是面向工业现场信号采集和对现场及远程设备控制的理想选择。
WES-DMX6L-2410工业网关箱体采用两面型材结构，外形小巧兼顾强固性，无风扇和全封闭的结构有效防止粉尘进入，保证主机能够长时间可靠的运行于工业现场，无需定期的清洁维护。
系统参数 | |
处理器 | NXP i.MX 6ULL, 单核 ARM Cortex-A7 core，528MHz |
内存 | DDR3 512MB板载 |
存储 | EMMC 8GB |
串口 | 2个RS232/RS485可选、2个RS485 |
USB | 1个USB2.0 |
以太网接口 | 2个RJ45，10/100Mbps |
WIFI | 板载RTL8723BU WIFI和BT |
4G | 可选配 |
扩展接口 | 1个mini PCIe （for WIFI/4G） |
显示接口 | / |
音频接口 | / |
电源接口 | DC 9~28V |
看门狗 | 硬件看门狗 |
操作系统 | Linux/Ubuntu/ Ubuntu Core/Yocto |
机构参数 | |
箱体结构 | 两面型材结构，具有良好的导热和散热性能 |

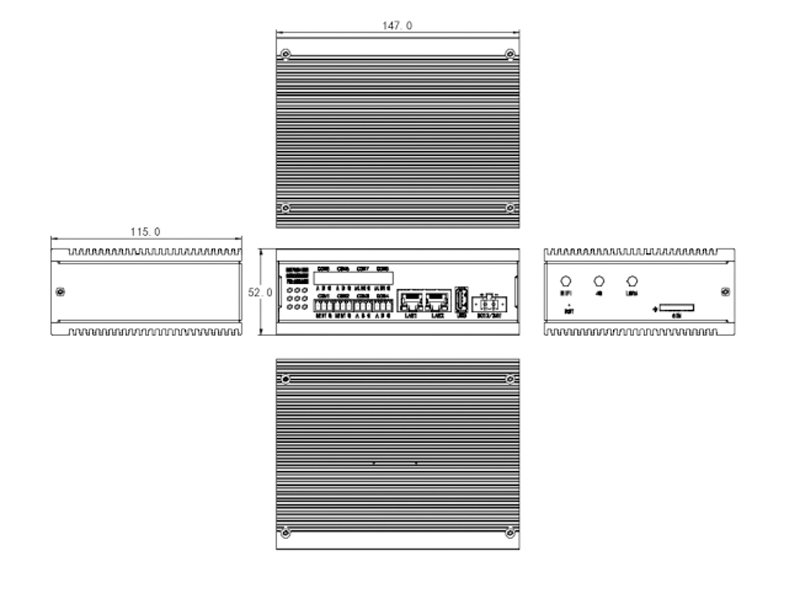

外观尺寸 | 145mm×123mm×33mm |
散热系统 | 整机无风扇、型材散热 |
安装方式 | DIN35 标准轨道安装 |
环境参数 | |
工作温度 | -20~70℃ |
储存温度 | -40~85℃ |
相对湿度 | 5%~95%@40℃（非凝结） |
震动 | 50~500Hz，1.5G，0.19mm峰峰值 |
冲击 | 10G/peak(11ms sec),半正弦波 |

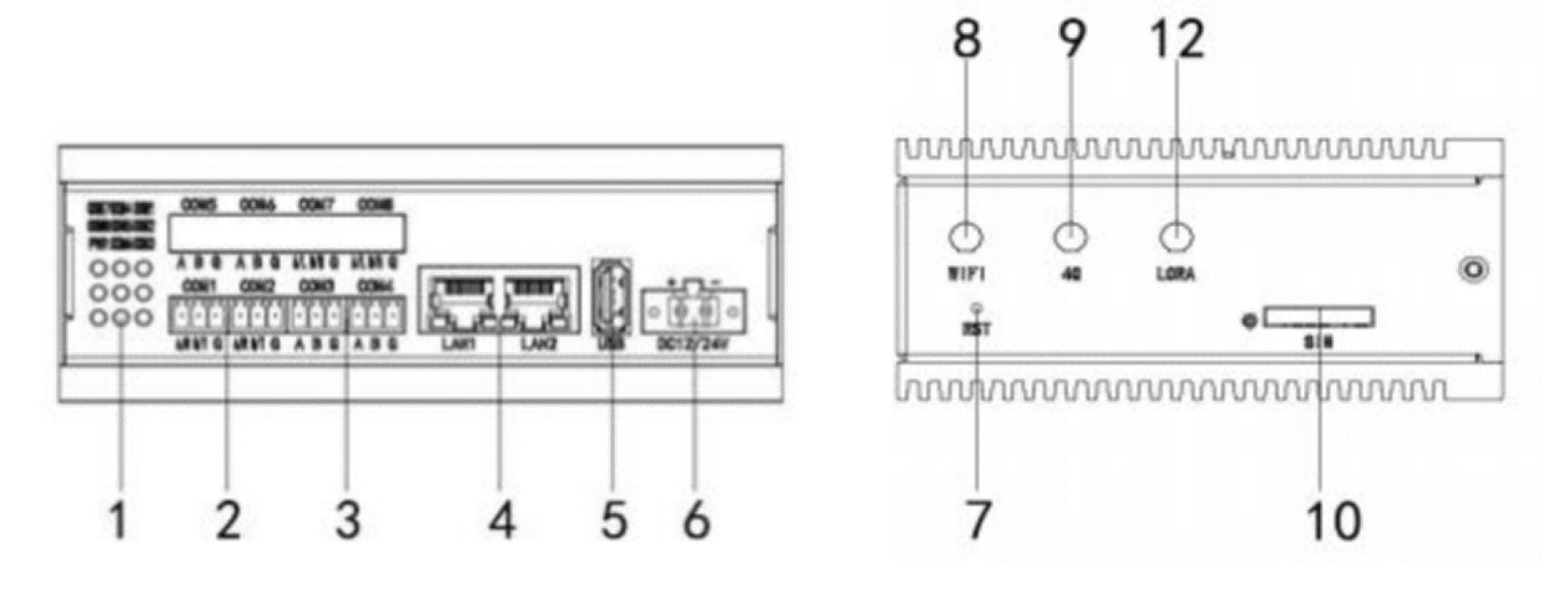

1. 接口与功能
编号 | 功能 | 数量 | 备注 |
1 | LED 指示灯 | 9 | RUN、ALM 、PWR、WIFI、4G、COM1/2/3/4 指示 LED |
2 | RS232/485 | 2 | |
3 | RS-485 | 2 | |
4 | 以太网 | 2 | 自适应 10M/100M 以太网 |
5 | USB 2.0 Type A | 1 | 最高支持 USB2.0 High-speed |
6 | 电源 | 1 | 9-28V 直流电源 |
7 | 自定义按键 | 1 | |
8 | WIFI 天线 | 1 | 选配 WIFI 功能的型号会配置天线接口 |
9 | 4G 天线 | 1 | 选配 LTE 功能的型号会配置天线接口 |
10 | SIM 卡槽 | 1 | 选配 LTE 功能的型号会识别插入的 SIM 卡 |
12 | LORA 天线 | 1 | 选配 LORA 功能的型号会配置天线接口 |
2. 开机和登录
a）系统默认双网口，固定IP：eth0 为 192.168.10.101，eth1 为 192.168.20.101
b）用户名：root ，密码：123456
c）从 led 端开始串口依次为 COM1、COM2、COM3、COM4, 4 个串口出货默认为 485 ， 线序从左到右为 rx、tx和gnd
d）串口对应关系：COM1 对应 /dev/ttymxc2， COM2 对应/dev/ttymxc0，COM3 对应/dev/ttymxc4，COM4对应/dev/ttymxc3；
e）COM1和COM2可跳选RS232/RS485，COM3 和 COM4 默认 RS485，不可跳选。
3. SSH 连接
WES-DMX6L-2410串口连接方式：

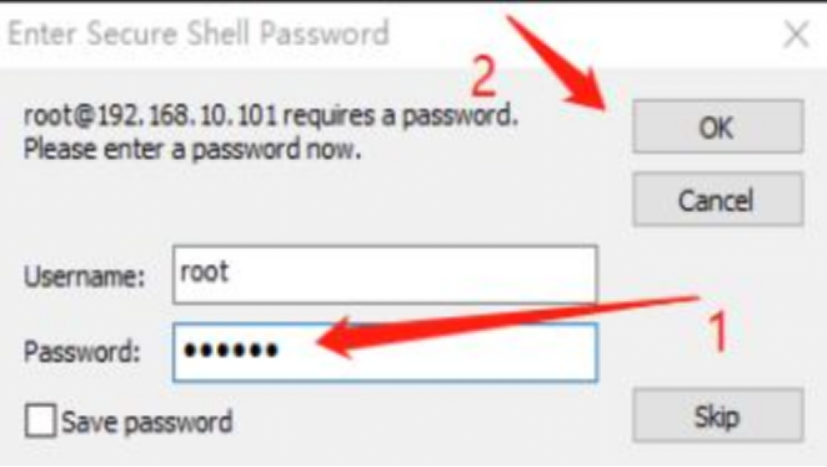

先把本计算机 IP设置成静态 IP：192.168.10/20.xxx，一端网线连接 PC，另一端连接网关，使用软件为Securecrt。 如图（1），图（2）所示：
图（1）
图（2）
按照如上步骤，输入密码即可登录，如图（3）所示：
图（3）
4. 查看系统信息

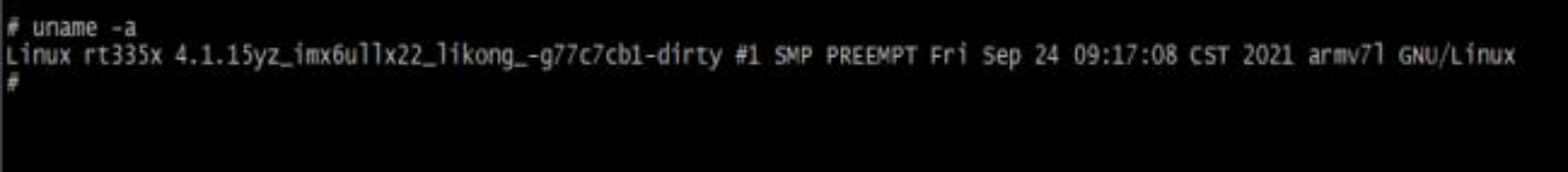

查看系统内核版本信息：

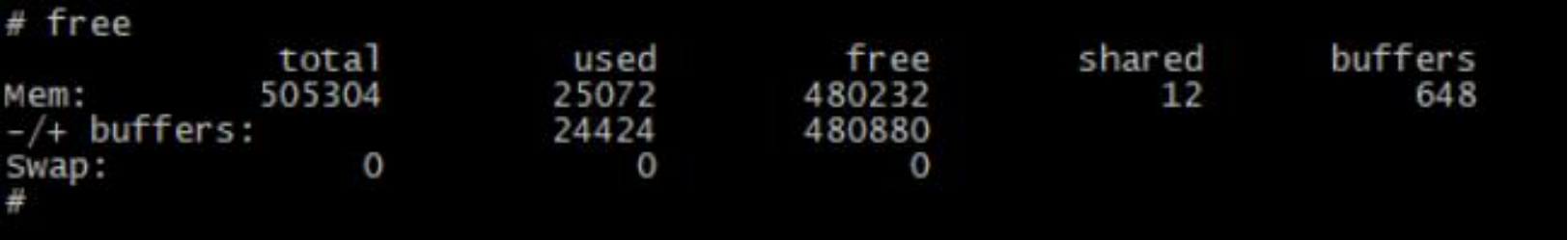

查看内存使用：

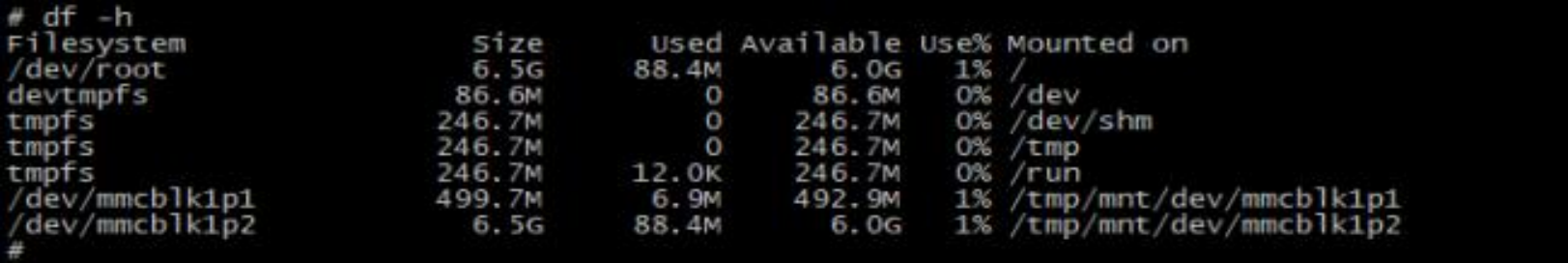

查看 emmc 使用状况
5. 文件传输
USB 功能
持U盘、USB 读卡器或者 USB 接口的硬盘等移动存储设备。插入可用的 U 盘后，系统通常会自动 挂载到/mnt/dev/目录下，具体目录取决于U盘的分区情况，U 盘通常被识别为 SCSI设备，设备名为 /dev/sdaX 或者/dev/sdbX，挂载为/mnt/dev/sdaX 或者/mnt/dev/sdbX。操作完毕，建议使用先 sync 命 令完成同步，或者使用 umount 命令卸载 U 盘确保数据完全写入，再拔取 U 盘 。
6. 4G 拨号
使用命令 /etc/ppp/peers/quectel-pppd.sh & 进行拨号上网，拨号成功后 ifconfig 可以看到 ppp0 网卡设备。
注：（如果拨号失败先检查 ls -l /dev/ttyUSB* 是否存在，判断有无接 4G 模块）TtyUSB0-4 就是识 别到 4G 模块。
7. wifi 拨号连接

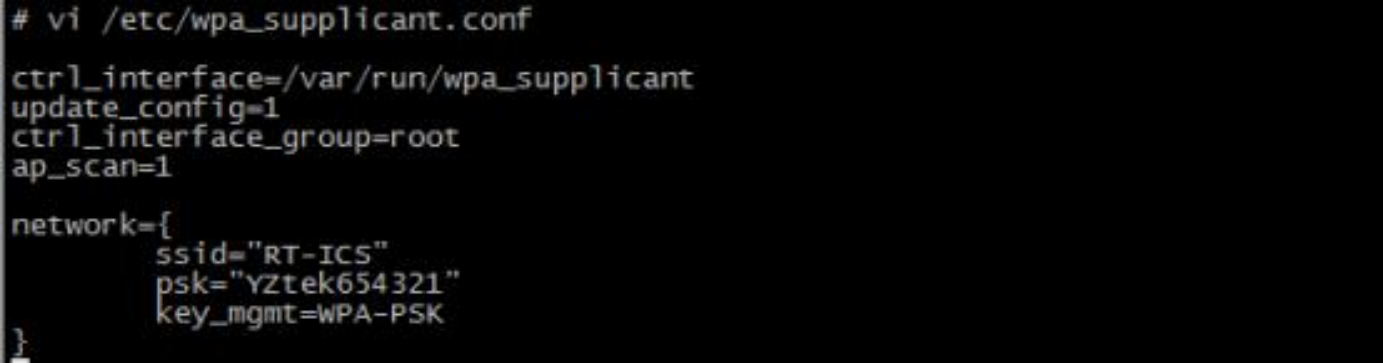

使用命令 wpa_supplicant -Dwext -iwlan0 -c/etc/wpa_supplicant.conf – B 连接 wifi，连接成功后 ifconfig 会 出 现 wlan0 网 卡 ， 然 后 使 用 udhcpc -I wlan0 & 进 行wifi自 动 获 取 ip ， /etc/wpa_supplicant.conf 为 wifi 配置文件，具体配置如下 ：
Ssid 和 psk 为连接 wifi 的名称和密码。
8.固件烧写和擦除
8.1 擦除和系统烧写
一般在系统损坏，无法正常操作系统的时候，我们可以进行重新烧写固件， 烧写步骤如下 ：
(1) 去除开发板 看门狗跳线帽 WDGJ14；
(2) 连接调试串口至电脑，重新上电，输入 ESC 停在 uboot 阶段，分别输入 mmc dev 1 1，mmc erase0
200 擦除启动 uboot；
(3) 重新上电，连接USB 接口至电脑USB；
(4) 点击烧写固件中 mfgtool2-yocto-mx-evk-emmc.vbs 文件，点击 start；
(5) 等候进度条变绿，完成烧写，重新上电，启动系统。
8.2 系统开机启动脚本设置
系统开机启动脚本为/etc/init.d/rcS 可以在该文件最后添加其他的自己的命令。
8.3 LED 控制
系统一共有 9 个 led 可以控制，具体如下
ALM gpio119 RUN gpio120 COM4 gpio121 COM3 gpio120 COM2 gpio123
COM1 gpio124 4G gpio136 WIFI gpio137
使用例子
echo 119 > /sys/class/gpio/export
echo out > /sys/class/gpio/gpio119/direction echo 1 > /sys/class/gpio/gpio119/value
echo 0 > /sys/class/gpio/gpio119/value
8.4 Gpio 按键控制
按键开关为 gpio2，具体操作如下
echo 2 > /sys/class/gpio/export
echo in > /sys/class/gpio/gpio2/direction
cat /sys/class/gpio/gpio2/value 非按下状态读取值为 0，按下状态读取值为 1。
