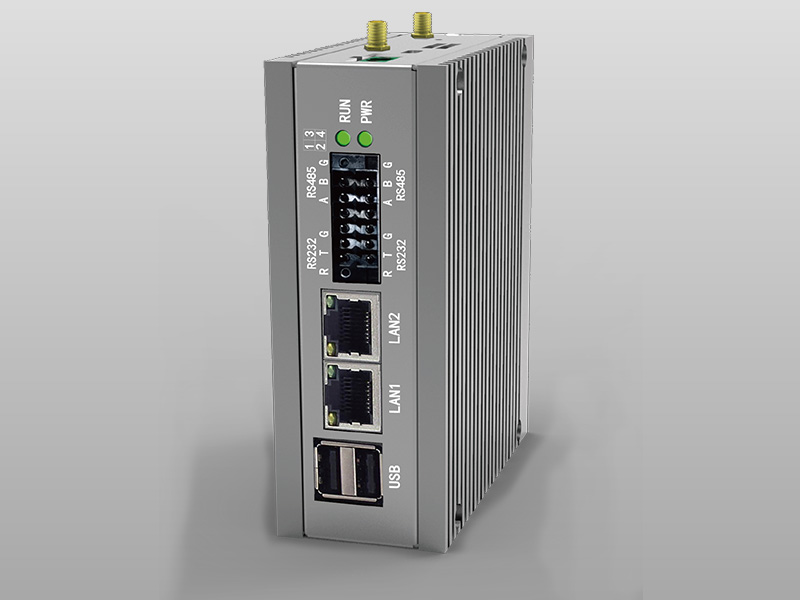

WEG-DMX6L-2420 (X2-PICO-3701)

产品特点:

 ·  采用NXP i. MX 6UL/6ULL处理器,ARM Cortex-A7架构,主频最高达528MHz;

 ·  内存容量为256MB/512MB,

 ·  存储容量支持256MB/512MB SLC NAND or 4G+ EMMC;TF Slot;

 ·  支持 10/100Mbps自适应以太网;

 ·  支持WIFI连接;

 ·  支持扩展4G无线网络;

 ·  9~28V直流电源输入;

 ·  金属型材机身,无风扇静音设计;

 ·  支持DIN35 标准导轨式安装;

 ·  机身紧凑,适合更多嵌入式场景

在线订购
产品介绍产品规格外形尺寸技术规格书

产品介绍:

WEG-DMX6L-2420是基于工业级Cortex-A7处理器的无风扇工业网关,主频528MHz,内存容量为256MB,板载8G EMMC存储,在拥有强大运算能力的同时保持了低功耗特性,并设计了快速安装和维护方案。

WEG-DMX6L-2420工业网关设计了单路9~28V直流电源输入方案,为适应复杂工业现场要求增加了过流、过压、浪涌和反接保护措施。功能方面配备了2路10/100Mbps自适应工业以太网接口,1路WIFI接口,1路4G网络接口,6路串口。便于用户实现远程监控应用,是面向工业现场信号采集和对现场及远程设备控制的理想选择。

WEG-DMX6L-2420工业网关箱体采用型材结构,外形小巧兼顾强固性,无风扇和全封闭的结构有效防止粉尘进入,保证主机能够长时间可靠的运行于工业现场,无需定期的清洁维护。


系统参数

处理器

NXP i.MX 6ULL, 单核ARM Cortex-A7 core,528MHz

内存

DDR3 256MB/512MB板载

存储

256MB/512MB SLC NAND or 4G+ EMMC;TF Slot

串口

2个RS232,2个RS485

USB

2个USB2.0,1个OTG

以太网接口

2个RJ45(LAN8720),10/100Mbps

WIFI

板载RTL8723BU

4G

可选配

扩展接口

1个mini PCIe (for WIFI/4G/LoRa)

显示接口

/

音频接口

/

电源接口

DC 9~28V

看门狗

硬件看门狗

操作系统

Linux/Ubuntu/ Ubuntu Core/Yocto

机构参数

箱体结构

两面型材结构,具有良好的导热和散热性能

外观尺寸

110mm×92mm×41mm

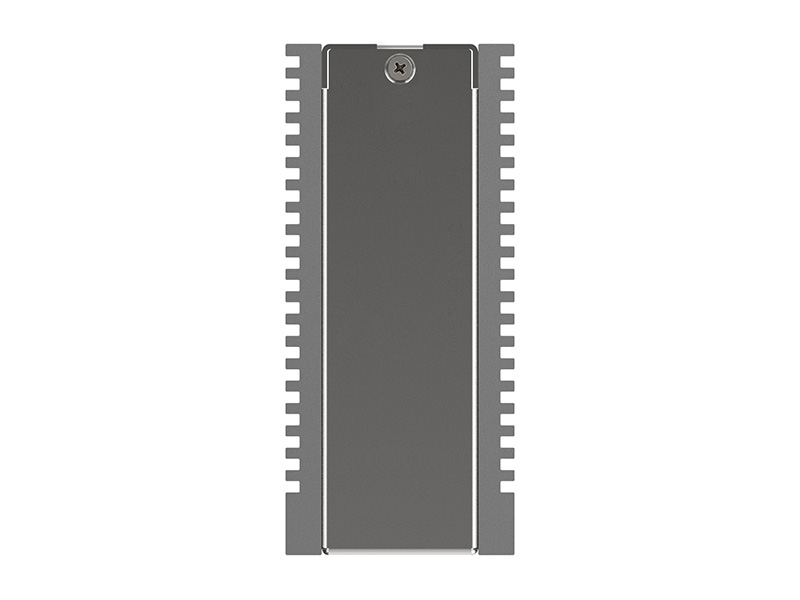

散热系统

整机无风扇、型材散热

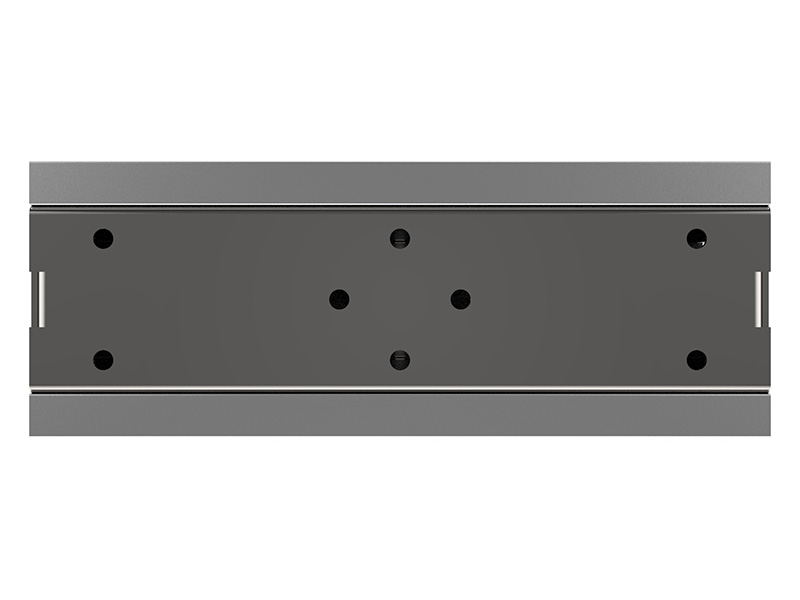

安装方式

DIN35 标准轨道安装

环境参数

工作温度

-20~70℃

储存温度

-40~85℃

相对湿度

5%~95%@40℃(非凝结)

震动

50~500Hz,1.5G,0.19mm峰峰值

冲击

10G/peak(11ms sec),半正弦波


█  产品使用方法

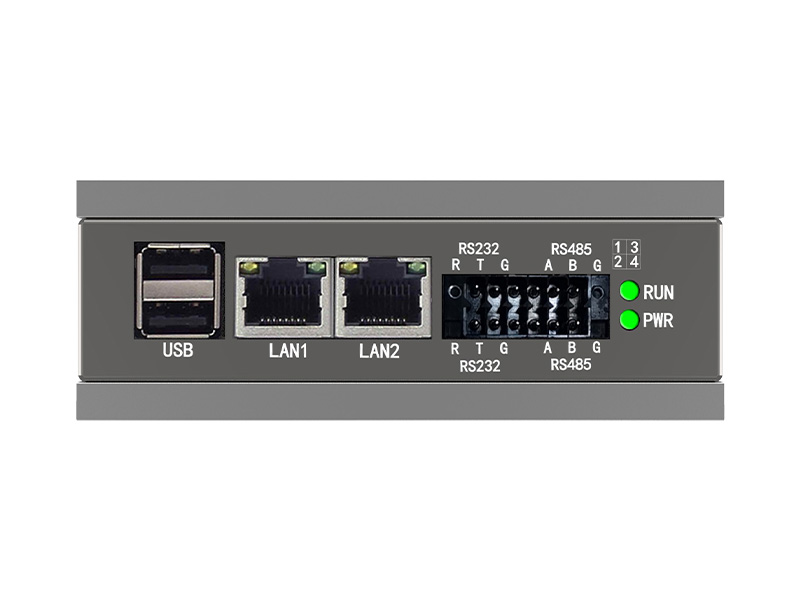

1. 产品接口



编号

功能

数量

备注

1

USB 2.0 Type A

2

最高支持 USB2.0 High-speed

23

以太网

2

10/100MbpsLAN1对应 eth0LAN2对应 eth1

4、6

RS-232

2

4)接口为调试串口对应/dev/ttymxc0

6)接口标准串口。对应/dev/ttymxc1

丝印 R/T/G 对应收、发、地

5、7

RS-485

2

5)接口对应/dev/ttymxc2

7)接口对应/dev/ttymxc3

丝印 A/B/G 对应 A/B/地

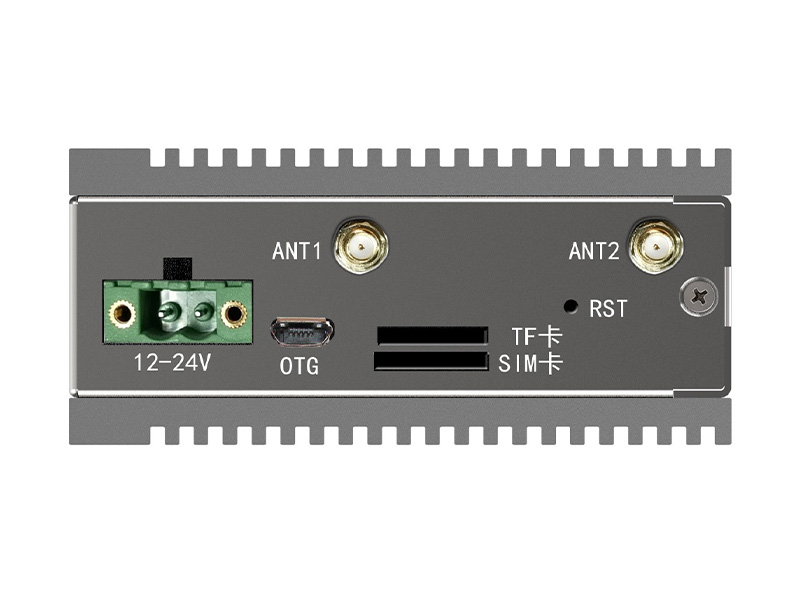

8

电源

1

12-24V 直流电源

9

4G天线

1

选配 LTE功能的型号会配置天线接口

10

TF卡槽

1


11

Lora天线

1

选配 LoRa 功能的型号会配置天线接口

12

Micro-USB

1

OTG

13

SIM卡槽

1

选配 LTE 功能的型号会识别插入的 SIM卡

14

复位按键

1




2. 开机和登录

系统默认双网口,Lan1 为的IP为 192.168.1.198,Lan2 为 dhcp 自动获取 IP。

SSH 登录用户名为:root,登录密码为:123456。



3. 串口连接

本产品的调试串口为 UART0,使用 USB 转 RS232 串口线连接,将调试串口与电脑连接,设置串口为 115200-8N1,无流控。使用软件为 Securecrt





4. SSH 连接

将电脑 IP设置为 192.168.1.x,使用软件为 Securecrt。





5. 查看系统信息

查看内核版本信息,此版本为标准发布版本。





查看 emmc 使用状况用df -h  命令




查看 cpu 相关信息 d 使用 cat /proc/cpuinfo 命令





6. 系统设置

网络设置,临时设置网络使用如下命令




MAC 地址,目前出厂的产品一般都分配了杭州研智科技购买的合法的 mac 地址,并烧入了熔丝,通常 情况不方便更改,但也可以临时 改变 mac 地址,具体命令如下




时钟设置

查看系统时钟使用 date 命令




设置系统时间命令如下





7. 文件传输

NFS 功能,本产品可以作为 nfs 客户端,具体挂载命令如下




Sftp 功能:本产品支持 sftp 传输文件。

USB功能

持U盘、USB读卡器或者USB接口的硬盘等移动存储设备。插入可用的U盘后,系统通常会自动挂载到 /mnt/dev/目录下,具体目录取决于U盘的分区情况,U盘通常被识别为SCSI 设备,设备名为/dev/sdaX 或者 /dev/sdbX,挂载为/mnt/dev/sdaX或者/mnt/dev/sdbX。操作完毕,建议使用先sync命令完成同步,或者使用 umount命令卸载U盘确保数据完全写入,再拔取U盘

TF卡功能

插入SD卡,系统会进行SD卡自动挂载。一般会挂载在/mnt/dev/mmcblk0px 目录下。


8.  4G 拨号上网

使用命令 /etc/ppp/peers/quectel-pppd.sh & 进行拨号上网,拨号成功后 ifconfig 可以看到 ppp0 网卡设备。

备注:如果拨号失败先检查/dev/ttyUSB* 是否存在,判断有无接 4G 模块,SIM 卡插卡时缺口朝外,芯 片朝板内。


9. WiFi 拨号连接

使用命令 wpa_supplicant -Dwext -iwlan0 -c/etc/wpa_supplicant.conf –B 连接 wifi,连接成功后 ifconfig 会 出现 wlan0 网卡,然后使用 udhcpc -I wlan0 & 进行 wifi 自动获取 ip/etc/wpa_supplicant.conf wifi 配置文 件,具体配置如下




ssid 和 psk 为连接 wifi 的名称与密码。


10. 系统固件烧写

一般在系统损坏,无法正常操作系统的时候,我们可以进行重新烧写固件,烧写步骤如下

1、去除开发板 看门狗跳线帽 WDGJ3

2、连接调试串口至电脑,重新上电,输入 ESC 停在 uboot 阶段,分别输入 mmc dev 1 1,mmc erase 0 200  擦除启动 uboot。

3、重新上电,连接 otg 接口至电脑 USB。

4、点击烧写固件中 mfgtool2-yocto-mx-evk-emmc.vbs 文件,点击 start

5、等候进度条变绿,完成烧写,重新上电,启动系统。


11. 系统开机启动脚本设置

系统开机启动脚本为/etc/init.d/rcS 可以在该文件最后添加其他的自己的命令。


12. 交叉编译工具链以及环境搭建

交叉编译工具链放在百度网盘上,使用以下链接下载

链接:https://pan.baidu.com/s/1xqt51_H8zJr31r75O25nsg

提取码:7in2

将编译器解压至 ubuntu 或者其他 linux 系统上,导入编译器环境后,即可使用。
