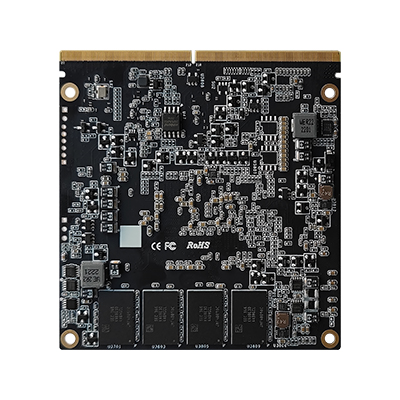

WEC-SEHL
◐ 英特尔Elkhart Lake核心板，属于“精灵”系列核心板，具有超强兼容性，与精灵系列其它核心板相互兼容
◐ 兼容Intel Elkhart Lake系列处理（J6412、J6413、J6426）
◐ 支持最高达32GB内存
◐ 支持HDMI、DP、eDP显示
◐ 支持2路千兆以太网
◐ 支持6路UART、2路CAN、2路USB3.0、5路USB2.0
◐ 支持3路PCIe3.0 X1
◐ 集成FPGA芯片，提供33路高速IO；支持18路GPIO
◐ 兼容Intel Elkhart Lake系列处理（J6412、J6413、J6426）
◐ 支持最高达32GB内存
◐ 支持HDMI、DP、eDP显示
◐ 支持2路千兆以太网
◐ 支持6路UART、2路CAN、2路USB3.0、5路USB2.0
◐ 支持3路PCIe3.0 X1
◐ 集成FPGA芯片，提供33路高速IO；支持18路GPIO
❖ 产品简介
采用Intel Elkhart Lake系列处理器（J6412、J6413、J6426），最高支持32GB内存；支持HDMI、DP显示；支持2路千兆以太网，支持6路COM、2路CAN、2路USB3.0、6路USB2.0，支持3路PCIe3.0 ×1；支持18路GPIO；集成FPGA芯片，提供33路高速IO。
本产品属于杭州研智科技有限公司“精灵”系列核心板，具有超强兼容性，与精灵系列其它核心板相互兼容。同一块底板可以适配全部精灵系列核心板，帮助客户便捷地开发出不同性能、适合不同应用场景的产品，减低产品开发难度、缩短开发周期、节约开发成本。
● 精灵系列核心板产品特点：
◐ 跨平台兼容： 兼容x86、ARM架构多个处理器平台
◐ 接口兼容： 全部采用MXM接口
◐ 信号兼容：全部按照统一的规则对MXM接口的管脚信号进行定义
◐ 提供高速IO： 集成了FPGA芯片，可提供30+路高速IO
❖ 产品规格
| 产品型号 | WEC-SJ6412 | WEC-SJ6413 | WEC-SJ6426 | |
| CPU | 型号 | Intel 赛扬 J6412 | Intel赛扬J6413 | Intel赛扬 J6426 |
| 主频 | 2.0 GHz | 1.8GHz | 2.0GHz | |
| 核心 | 4 | 4 | 4 | |
| 线程 | 4 | 4 | 4 | |
| LLC | 1.5 MB | 1.5 MB | 1.5 MB | |
| BIOS | AMI UEFI BIOS | |||
| 内存 | LPDDR4X，3200 MT/s，最大32GB | |||
| 存储 | eMMC 5.1，32/64/128GB 1路SATA 3.0 |
|||
| 显示 |
1路HDMI，最大分辨率 4096×2160 @ 60Hz 1路eDP，最大分辨率 4096×2160 @ 60Hz |
|||
| 以太网 | 2路，10/100/1000 Mbps，Intel i211 GbE | |||
| I/O接口 |
2路USB 3.0，5路USB 2.0 1路SM Bus |
|||
| 看门狗 | BIOS 支持 | |||
| 智能风扇 | 支持 | |||
| 操作系统 | Windows10，Ubuntu 20.04 | |||
| 电源 | 直流，输入电压12-24V | |||
| 环境 | 工作温度0 ~ 60 ℃ 储存温度-40 ~ 85 ℃ 工作湿度10-95% @40℃，无凝结 存储湿度5-95% @40℃，无凝结 |
|||
| 外形尺寸 | 85mm×82mm | |||
