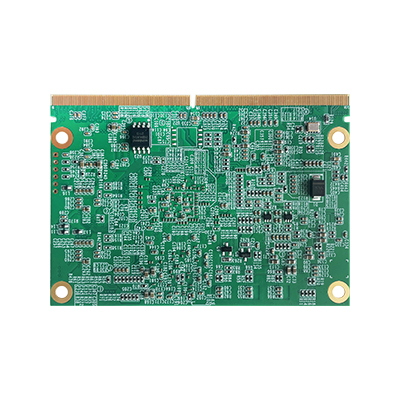

WEC-SD9

◐ 芯驰D9系列核心板，属于“精灵”系列核心板，具有超强兼容性，与精灵系列其它核心板相互兼容
◐ 核心板兼容芯驰D9340、D9350、D9360，多核ARM Cortex-A55和R5处理器
◐ 支持LPDDR4X内存，高达8GB
◐ 支持LVDS/MIPI-DSI显示
◐ 支持2路千兆以太网，10/100/1000Mbps自适应
◐ 支持6路串口、2路CAN、2路USB、3路PCIe 2.0
◐ 集成FPGA芯片，提供33路高速IO；支持30路GPIO

❖ 产品简介

采用芯驰D9系列（D9340、D9350、D9360）高性能多核ARM Cortex-A55和R5处理器，支持LPDDR4X内存，高达8GB；支持LVDS/MIPI-DSI显示；支持2路千兆以太网，10/100/1000Mbps自适应；支持6路串口、2路CAN、2路USB、3路PCIe 2.0；集成FPGA芯片，提供33路高速IO；支持30路GPIO。

本产品属于杭州研智科技有限公司“精灵”系列核心板，具有超强兼容性，与精灵系列其它核心板相互兼容。同一块底板可以适配全部精灵系列核心板，帮助客户便捷地开发出不同性能、适合不同应用场景的产品，减低产品开发难度、缩短开发周期、节约开发成本。

● 精灵系列核心板产品特点：

◐ 跨平台兼容：兼容x86、ARM架构多个处理器平台

◐ 接口兼容：全部采用MXM接口

◐ 信号兼容：全部按照统一的规则对MXM接口的管脚信号进行定义

◐ 提供高速IO：集成了FPGA芯片，可提供30+路高速IO

❖ 产品规格

产品型号		WEC-SD9340	WEC-SD9350	WEC-SD9360
处理器	型号	芯驰D9340	芯驰D9350	芯驰D9360
	核心	4核Cortex-A55+2核Cortex-R5	5核Cortex-A55+3核Cortex-R5	6核Cortex-A55+1核Cortex-R5
	主频	Cortex-A55 @ 2.0 GHz，Cortex-R5 @ 800 MHz
内存类型		LPDDR4X，2400MT/s，2/4/8 GB
存储		eMMC5.1，8/16/32/64GB
显示		双通道LVDS，或者1路MIPI-DSI。最大支持2K分辨率
以太网		2路LAN，10/100/1000 Mbps，YT8511
I/O		1路USB 3.0，1路USB 2.0（boot） 6路UART 2路CAN 30路GPIO 33路高速IO，由集成的FPGA芯片提供 3路PCIe 2.0 ×1 3路I2C 1路I2S，音频接口 1路SPI 3路PWM 1路SATA3.0 1路SDIO 4通道 MIPI-CSI
操作系统		Linux、Android、FreeRTOS…
电源		直流电源，输入电压 12V
环境		工作温度：-20～70℃ 存储温度：-40～85℃ 工作湿度： 0-95% @40℃，无凝结存储湿度： 0-95% @40℃，无凝结
外形尺寸		82mm×58mm
