WEC-P3568

◐ 瑞芯微RK3568核心板
◐ 高性能4核ARM Cortex-A55处理器
◐ NPU算力高达1 Tops
◐ 最高支持8GB内存
◐ 2路千兆网口，10/100/1000Mbps自适应
◐ 2路USB 3.0，2路USB 2.0
◐ 支持HDMI、eDP、LVDS、MIPI等多种显示
◐ 6路UART、3路GPIO、3路PCIe
◐ 设计紧凑，体积小巧

❖ 产品简介

研智科技WEC-P3568工业核心板，基于瑞芯微RK3568处理器开发，CPU包括4个Cortex-A55内核，主频高达2.0GHz；NPU可提供高达1 Tops的AI算力。功能强大、体积小巧。

核心板支持最高8GB内存；支持2路千兆网口；2路USB 3.0，2路USB 2.0；支持HDMI、eDP、LVDS、MIPI等多种显示；支持6路UART、3路GPIO、3路PCIe等丰富的接口。支持工业级宽温设计（-40~85℃）。

❖ 产品规格

产品型号	WEC-P3568
SoC	瑞芯微 RK3568
CPU	4核心高性能ARM Cortex-A55处理器，主频最高达2.0GHz
NPU	高达1 TOPS @Int 8的AI算力，支持Int 8/Int 16/FP16/BFP16混合操作，支持Caffe / TensorFlow / TF-Lite / ONNX / PyTorch / Keras / Darknet等主流架构模型
NPU
GPU	ARM Mali-G52 2EE，支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1；内嵌高性能2D加速硬件
VPU	支持H.265/H.264视频编码，高达1080P @60fps 支持H.265/H.264/VP9视频解码，最高4K @60fps 支持 48M ISP，支持 HDR
内存	DDR4，2/4/8GB
存储	eMMC 5.1，8/16/32/64/128GB
显示	1路HDMI，分辨率1080p@120Hz或4096x2304@60Hz 支持eDP1.3，分辨率最高2560x1600@60Hz 单通道LVDS输出，分辨率最高1280x800@60Hz，与MIPI-DSI0通道复用单通道MIPI-DSI输出，分辨率最高1920x1080@60Hz；双通道MIPI-DSI输出分辨率最高2560x1440@60Hz



网络	2路RGMII，支持10/100/1000 Mbps自适应
I/O接口	2路USB 3.0，其中Host和OTG各1路；2路USB2.0 Host 6路UART 3路GPIO 2路PCIe3.0，支持PCIe3.0 1x2lane或2x1lane模式，每个通道最大8Gbps 1路PCIe2.1，通信速率最高5.0Gbps，仅支持RC模式 2路I2C，支持 7bits和10bits模式，最高速率可达1Mbit/s 3路PWM,支持32Bit定时器/计数器 3路SATA，支持 eSATA , 最高支持 6Gbps 数据速率 2路SDIO, 支持 SDIO 3.0数据吞吐量最高104MB/s 2路Audio，1x2ch I2S，1X6ch PDM，HP_OUT，SPK_OUT
操作系统	Linux、Android、Ubuntu等
电源	DC，输入电压12V
环境	工作温度：商业级-10～60℃，工业级-40～85℃ 存储温度-40～85℃ 工作湿度：10-90% @40℃，无凝结存储湿度：0-95% @40℃，无凝结

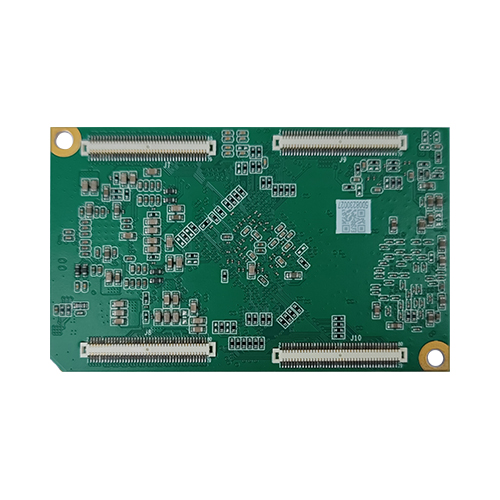

机械性能	板对板连接器，4 * 80pin，引脚间距 0.5mm
机械性能	外形尺寸：69mm * 34mm
