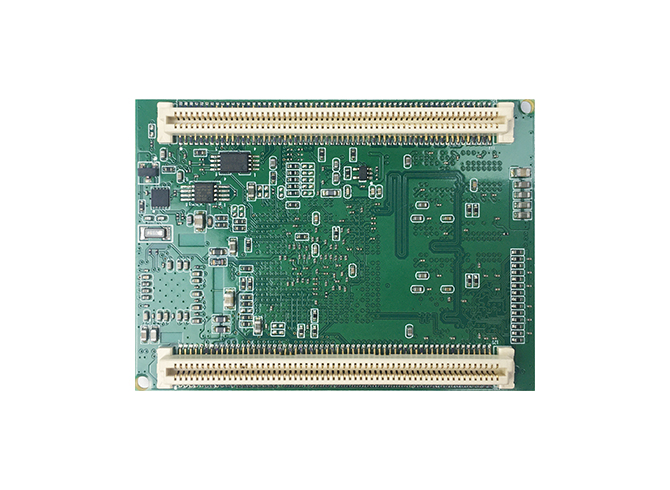

WEC-1020D/WEC-1021D

◐  NXP LS1020系列处理器（LS1020、LS1021、LS1022）核心板，双核ARM Cortex-A7
◐  丰富的连接和外设功能
◐  LCD控制器(2D-ACE)
◐  具有QUICC引擎，为工业、楼宇和工厂协议提供所需的可靠支持 · 支持基于硬件的虚拟化

❖ 产品简介

WEC-1020D/WEC-1021D/WEC-1022D核心板是杭州研智科技推出的一款基于NXP QorIQ®LS1系列(包括LS1020A/LS1021A/LS1022A通信处理器)芯片的工业核心板。LS1系列采用Layerscape架构，这是业界第一个软件感知、与内核无关的网络架构，具有无与伦比的效率和可扩展性。LS1系列处理器是高性价比产品，可为无风扇的小型企业网络应用提供广泛的集成和高能效特性。处理器包含运行频率高达1.2 GHz的双ARM® Cortex®-A7内核，旨在交付超过7000的CoreMark®性能，提供的虚拟化支持、高级安全功能、最广泛的高速互联及优化外设功能在功耗小于3W的处理器领域无人能及。处理器配备了集成式LCD控制器、用于实施工业协议的CAN控制器、运行频率高达1600 MHz的DDR3L/4、集成式安全引擎和QUICC Engine®，并针对L1和L2缓存提供ECC保护。LS1021A处理器可与QorIQ LS1020A和LS1022A处理器实现引脚和软件兼容。

❖ 产品规格

CPU1	NXP LS1020A，双核Cortex-A7，主频最高1.2GHz	NXP LS1021A，双核Cortex-A7,主频最高1.2GHz	NXP LS1022A,双核Cortex-A7，主频600MHz
RAM1	512MB/1G/2G DDR3	512MB/1G/2G DDR3	512MB/1G/2G DDR3
Flash1	4GB+ EMMC	4GB+ EMMC	4GB+ EMMC
CPU2	/	/	/
RAM2	/	/	/
Flash2	/	/	/
SDIO	1	1	1
NET1	MII/RMII/PGMII/RGMII	MII/RMII/PGMII/RGMII	MII/RMII/PGMII/RGMII
NET2	MII/RMII/PGMII/RGMII	MII/RMII/PGMII/RGMII	MII/RMII/PGMII/RGMII
USB 2.0	1	1	1
USB 3.0	1	1	1
UART	6	6	6
CAN	4	4	4
12S	4	4	4
12C	3	3	3
SPI	2	2	2
PWM	8	8	8
ADC	/	/	/
LCD（RGB）	/	/	/
LVDS	/	/	/
MIPI DSI	/	/	/
MIPI CSI	/	/	/
MIPI CSI/DSC	/	/	/
HDMI	/	/	/
EDP	/	/	/
CSI	/	/	/
PCIe	2	2	2
SATA	1	1	1
OS	Linux	Linux	Linux
Dimension	44mm * 61mm	44mm * 61mm	44mm * 61mm
