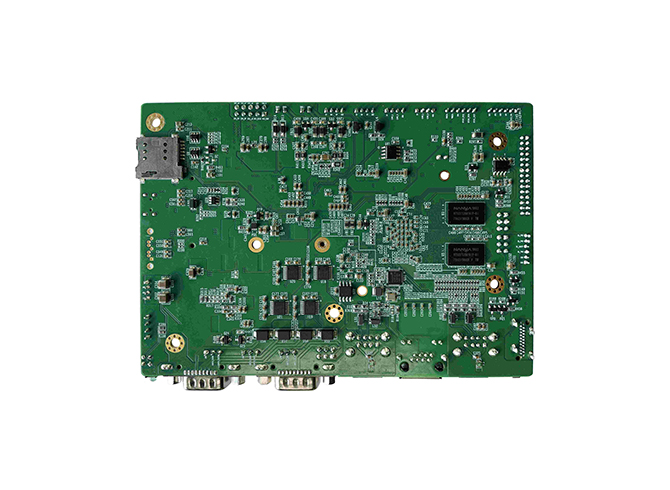

WED-MX6U3-1560

◐  采用NXP i.MX 6U/6D/6Q处理器
◐  集成了FlexCAN、MLB 总线、PCI Express 和 SATA-2
◐  集成 LVDS、MIPI 显示器端口、MIPI 摄像机端口和 HDMI v1.4
◐  支持多种数据通讯接口

❖ 产品简介

WED-MX6U3-1560/WED-MX6U3-1560/WED-MX6U3-1560系列产品是杭州研智科技基于NXP i.MX 6系列处理器的开发的单板。此产品可以选配 i.MX 6U（ARM Cortex-A7）、 i.MX 6D（双核ARM Cortex-A9）、 i.MX 6Q（四核ARM Cortex-A9）等处理器。带有 1 MB L2 缓存和 64 位 DDR3 或 2 通道、32 位 LPDDR2 支持。这个系列的器件还集成了FlexCAN、MLB 总线、PCI Express 和 SATA-2，具有卓越的连接性，同时集成 LVDS、MIPI 显示器端口、MIPI 摄像机端口和 HDMI v1.4，是移动智能终端、工控、医疗、通讯、家庭多媒体、物联网应用、车载、广告等各个领域的理想平台。

该主板板集成度高，可选配恩智浦汽车电子级芯片，高稳定性，布局紧凑，接口丰富，扩展性强。能降低产品研发难度，保证研发进度，降低研发成本，方便产品集成、快速开发。

❖ 产品规格

Processor	NXP i.MX 6U，ARM Cortex-A7，主频高达528MHz；或i.MX 6D，双核ARM Cortex-A9，主频高达1.0GHz；或i.MX 6Q，四核ARM Cortex-A9，主频高达1.0GHz。
Memory	DDR3 512MB/1GB/2GB
Storage	4GB+ eMMC，TF Slot
Video	HDMI、LVDS
I/O	1×micro USB OTG，4×USB 2.0+2×USB2.0 Header， 4×RS232，1×RS232/RS485，2×CAN， 4×key，I2CCTP，LCD Backlight PWM and ON/OFF
Ethernet	1×RJ45 （ATHEROS AR8035，10/100/1000Mbps)
Audio	1×Line-out，1×Mic-in，2×2W/8Ω
Expansion	1× mini PCIe（for WIFI / 4G）
Dimension	146mm×105mm
Operation	-20℃～70℃
Storage Temperature	-40℃～85℃
Relative Humidity	5%～95%，Non-condensing
Power	DC 9-28V
OS	Linux/Ubuntu/WinCE 7/Android/Yocto/QNX
