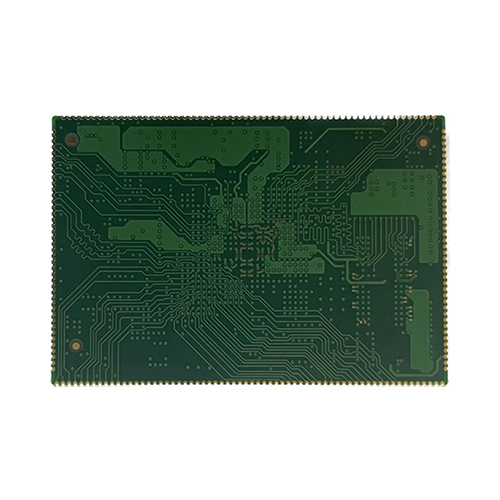

WEC-D9368

◐ 芯驰D9368核心板，邮票孔设计
◐ 高性能6核 ARM Cortex-A55处理器，主频高达2.0GHz
◐ 支持8GB DDR4内存
◐ 支持2路千兆以太网，10/100/1000Mbps
◐ 支持1路2-lan PCIe2.0
◐ 支持9路UART
◐ 4路CAN
◐ 支持30路GPIO
◐ 邮票孔设计，尺寸小巧紧凑

❖ 产品简介

研智科技基于芯驰D9368高性能处理器自主开发的核心板，6核 ARM Cortex-A55，主频高达2.0GHz，支持8GB DDR4内存；支持2路千兆以太网，10/100/1000Mbps；支持1路PCIe2.0 ×2，支持9路UART，4路CAN，支持30路GPIO；核心板采用邮票孔设计，尺寸小巧紧凑。

❖ 产品规格

产品型号	WEC-D9368
处理器	芯驰 D9368，6核ARM Cortex-A55，高达 2.0 GHz
内存	DDR4 / LPDDR4 / LPDDR4x，2/4/8 GB
存储	eMMC5.1，8/16/32/64 GB
	1路MIPI DSI
以太网	2 路千兆网络，10/100/1000 Mbps自适应，YT8521
I/O	2路USB 3.0 9路UART 1路双通道PCIe 2.0 30路GPIO 不支持 6路I2C 1路I2S 2路SPI 4路CAN 1路SDIO 8路ADC
操作系统	Linux、Android
电源	直流，输入电压 5V
环境	工作温度：商业级-20～70℃，工业级-40～85℃ 存储温度-40～85℃ 工作湿度：10-90% @40℃，无凝结存储湿度：0-95% @40℃，无凝结
外形尺寸	58.5mm×40mm
