WEC-LRK3588
◐ 瑞芯微RK3588核心板
◐ 高性能8核ARM处理器，4核 Cortex-A76+4核 Cortex-A55
◐ NPU 算力高达6 Tops
◐ 支持LPDDR4/LPDDR4x内存，最大32GB
◐ 支持8K视频编解码
◐ 2路GMAC，提供RGMII/RMII接口，10/100/1000Mbps自适应
◐ 支持3路USB 3.1，4路USB 2.0
◐ 支持10路URAT，3路CAN 2.0B
◐ 支持3路单通道PCIe 2.1，1路4通道PCIe 3.0
◐ LGA封装，总引脚数 506 Pin，尺寸小巧
◐ 支持工业级宽温设计
◐ 高性能8核ARM处理器，4核 Cortex-A76+4核 Cortex-A55
◐ NPU 算力高达6 Tops
◐ 支持LPDDR4/LPDDR4x内存，最大32GB
◐ 支持8K视频编解码
◐ 2路GMAC，提供RGMII/RMII接口，10/100/1000Mbps自适应
◐ 支持3路USB 3.1，4路USB 2.0
◐ 支持10路URAT，3路CAN 2.0B
◐ 支持3路单通道PCIe 2.1，1路4通道PCIe 3.0
◐ LGA封装，总引脚数 506 Pin，尺寸小巧
◐ 支持工业级宽温设计
❖ 产品简介
研智科技WEC-LRK3588工业核心板，基于瑞芯微RK3588处理器开发，CPU包括4个Cortex-A76和4个Cortex-A55内核，主频高达2.4GHz；NPU可提供高达6 Tops的AI算力。
核心板支持最高32GB内存；支持2路GMAC，提供RGMII/RMII接口，10/100/1000Mbps自适应；3路USB 3.1，4路USB 2.0；具有强大视频解析能力，支持8K视频编解码； 支持HDMI、eDP、MIPI等多种显示；支持10路UART、3路CAN、4路PCIe等丰富的接口。LGA封装，总引脚数 506 Pin，尺寸小巧。支持工业级宽温设计（-40~85℃）。
❖ 产品规格
| 产品型号 | WEC-LRK3588 |
| SoC | 瑞芯微 RK3588 |
| CPU | 8核心高性能ARM处理器，4核心Cortex-A76 + 4核心Cortex-A55，主频最高达2.4GHz |
| NPU | 高达6 Tops @Int 8的AI算力，支持INT4/INT8/INT16/FP16混合运算，支持部署基于TensorFlow/MXNet/PyTorch/Caffe等主流AI框架 |
| GPU | ARM Mali-G610，支持OpenGL ES 1.1/2.03.1/3.2，OpenCL 1.1/1.2/2.0 和 Vulkan 1.1/1.2, 内嵌高性能2D图像加速模块 |
| VPU | 支持 H.264/H.265/HEVC/AVC视频编码， 最高8K @30fps 支持H.265/H.264/AV1/VP9/AVS2视频解码， 最高8K @60fps 支持 48M ISP，支持 HDR、3A、LSC、3DNR、2DNR等等 |
| 内存 | LPDDR4/LPDDR4x，4/8/16/32GB |
| 存储 | eMMC，32GB/64GB/128GB/256GB 3路SATA 3.0，与PCIe2.1共用 1路SDIO，支持 SDIO 3.0 |
| 显示 | 1路HDMI 2.0，支持3840*2160 @60Hz输出 1路DP，支持3840*2160 @60Hz输出 2路eDP，最高 3840*2160 @60Hz 多屏显示：支持独立异步三显 |
| 视频输入 | 4路MIPI CSI D-PHY 2路MIPI D-PHY / C-PHY 1路HDMI RX，支持HDMI 2.0和HDMI 1.2b，支持 HDCP2.3 及 HDCP1.4 1路DVP，8/10/12/16-bit，支持BT.601/BT.656 和 BT.1120 VI接口 |
| 显示输出 | 2路MIPI DSI，支持MIPI D-PHY 2.0 或 C-PHY 1.1，4K@60Hz，支持 RGB/YUV 格式 2路HDMI 2.1 TX或eDP 1.3 TX，HDMI支持8K@60Hz，eDP支持4K@60Hz 2路DP 1.4a（与 USB3.1 Gen1 复用）， 分辨率可达7680×4320@30Hz 1路BT.1120 输出，支持 RGB 格式 (最高 8bit) ，分辨率可达1920×1080@60Hz 最高可以实现七屏异显：2×HDMI + 2×MIPI DSI + 2×DP（1路DP可转VGA）+ 1×BT.1120 |
| 音频 | 4路I2S，其中2路为8 通道，2路为2通道。支持 TX 和 RX，音频分辨率 16~32 位，采样率达 192KHz 2路SPDIF，支持2×16bit 音频数据存储，支持双相立体声输出 2路PDM，8 通道，音频分辨率 16 ~24 位，采样率达 192KHz，支持 PDM 主接收模式 ，支持多 MIC 阵列 |
| 网络通信 | 有限网络：2路GMAC，提供RGMII/RMII接口，支持 10/100/1000Mbps 数据传输速率 无线通信：通过 SDIO3.0/PCIe3.0 接口，可扩展 WiFi6/蓝牙 移动网络：通过 USB3.0 接口，可扩展 5G/4G LTE |
| USB | 2路USB3.1(Gen1) OTG（与 DP(USB3OTG_0 和 USB3OTG_1)复用） 1路USB3.1(Gen1) HOST（与 PIPE-PHY2 (USB3OTG_2) 复用） 2路USB2.0 HOST 2路USB2.0 OTG |
| 串口 | 10路UART，内置 2 路 64 bit FIFO，10路 UART 均支持自动流控模式 |
| PCIe | 3路单通道PCIe 2.1，与SATA3.0共用，仅支持 RC(Root Comple) ，最高支持 5Gbps 数据速率 1路4通道PCIe 3.0，支持1×4 lanes或2×2 lanes或4×1 lane或 (1×2 lanes + 2×1 lane，支持 RC 和 EP |
| GPIO | GPIOs，所有的GPIOs都可以用来产生中断 |
| I2C | 9路I2C，支持 7 位和 10 位地址模式 |
| SPI | 5路SPI，每个控制器支持 2 路片选输出，支持串行主、串行从模式，软件可配置 |
| CAN | 3路CAN 2.0B，支持 CAN 标准帧和扩展帧收发 |
| PWM | 16路PWM，最高支持 16 个片上 PWM，支持捕获模式 |
| ADC | 8路ADC，12bit 单端输入SAR-ADC，采样率高达 1MS/s |
| 操作系统 | Linux、Android |
| 电源 | 直流输入，输入电压4V |

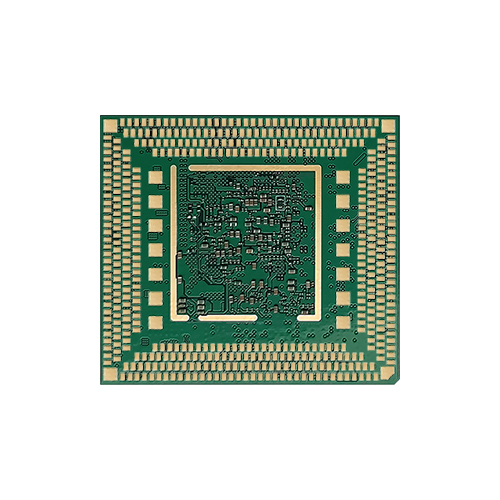

| 接口规格 | LGA封装，总引脚数 506 Pin，焊盘尺寸： 1mm×0.6mm |
| 外形尺寸 | 50×45×3.8mm |
| 环境参数 | 工作温度：0～60 °C 存储温度：-40～80 °C 工作湿度：10%～90%，无冷凝 存储湿度：5%～95%，无冷凝 |
