WED-E0-MP135
◐ E0系列PLC主控主板
◐ 高性能MCU，ARM Cortex-A7内核
◐ 具有断电保持功能
◐ 1路千兆Ethernet，1路百兆高实时EtherCAT
◐ 1路RS486
◐ 支持RTOS实时操作系统
◐ E0系列PLC主控主板
◐ 高性能MCU，ARM Cortex-A7内核
◐ 具有断电保持功能
◐ 1路千兆Ethernet，1路百兆高实时EtherCAT
◐ 1路RS486
◐ 支持RTOS实时操作系统
◐ E0系列PLC主控主板
◐ 高性能MCU，ARM Cortex-M7+Cortex-M4内核
◐ 具有断电保持功能
◐ 1路千兆Ethernet，1路百兆高实时EtherCAT
◐ 1路RS486
◐ 支持RTOS实时操作系统

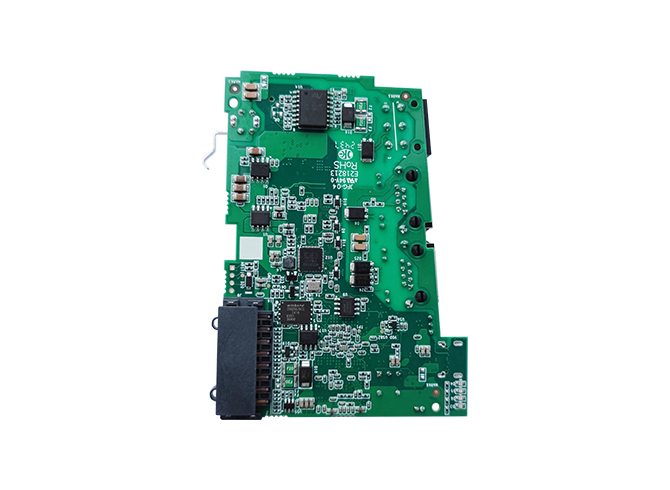

E0系列PLC主控主板。
基于意法半导体高性能MCU处理器STM32MP135开发，ARM Cortex-A7内核，主频高达1.0 GHz。支持最大32MB内存。集成了铁电存储， 具有断电保持功能。支持1路千兆Ethernet，1路百兆高实时EtherCAT，1路RS486。支持OneOS高实时操作系统。
产品型号 | 产品型号 | WED-MP135 |
CPU | 型号 | ST M32MP135 |
内核 | Arm Cortex-A7 | |
主频 | 1.0 GHz | |
内存 | 类型 | SDRAM |
最大容量 | 32 MB | |
存储 | QSPI FLASH | 32 MB |
SD | SD card slot | |
铁电存储 | 程序容量 | 16 MB |
断电保持容量 | FRAM 8KB | |
通信接口 | Ethernet | 1路千兆网口, 10/100/1000 Mbps, RJ45 |
EtherCAT | 1路百兆网口, 10/100 Mbps, high real-time，RJ45 | |
WIFI/BT | 支持 | |
USB | 1×USB 2.0 OTG, type-C | |
COM | 1×RS485 （带隔离） | |
扩展接口 | 控制模块接口 | 1 × 8-pin three-way terminal ( RS485 ) |
操作系统 | OS | Linux, RTOS |
电源 | 类型 | DC |
输入电压 | 24 V | |
环境 | 工作温度 | -20～ 60℃ |
存储温度 | -40～85℃ | |
工作湿度 | 10- 90% @ 40℃, 无凝结 | |
存储湿度 | 0- 95% @ 60℃, 无凝结 | |
几何尺寸 | 外形尺寸 | 93 × 67.2 mm |
