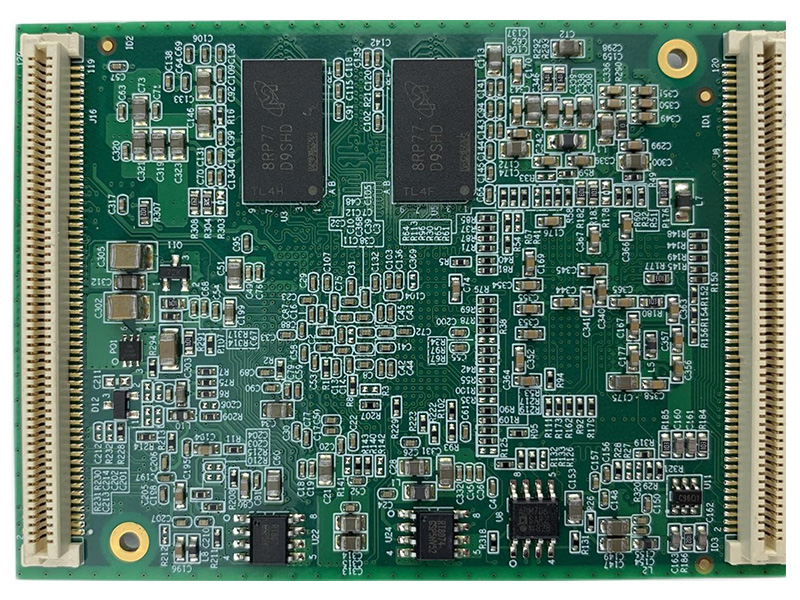

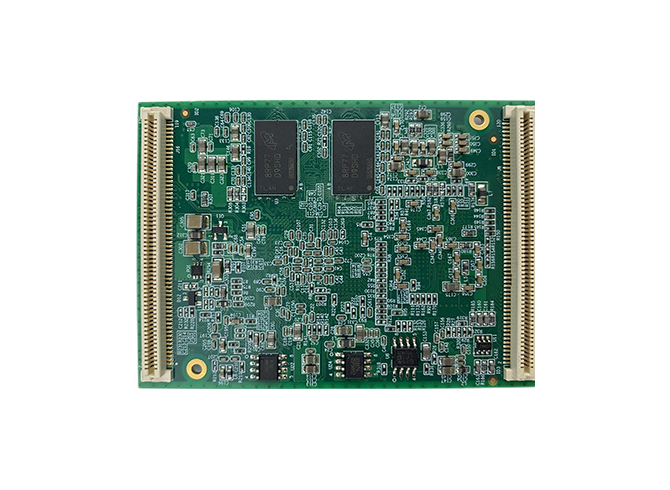

WEC-MX6QD-4CE6

产品特点:

 · 基于高效低功耗的NXP i.MX 6Q处理器,四核ARM Cortex-A9架构;

 · 同时搭载有Altera的 FPGA Cyclone® IV 芯片;

 · 配置灵活,可以选配多款处理器;

 · 具有较强的视频处理和输出功能;

 · 支持丰富的接口,具有较强的扩展性;

 · 核心板集成度高,布局紧凑,尺寸小巧。

在线订购
产品介绍产品规格外形尺寸技术规格书

产品介绍:

WEC-MX6QD-4CE6系列是杭州研智科技推出的一款基于NXP i.MX 6Q处理器的核心板,处理器采用四核ARM Cortex-A9架构,其运行频率可高达 1.0GHz。该系列还搭载有Altera的FPGA Cyclone® IV ,集成了 FlexCAN、MLB 总线、PCI Express®和 SATA-2 等功能,具有卓越的连接性,同时集成 LVDS、MIPI显示器端口、MIPI 摄像机端口和 HDMI v1.4。

WEC-MX6QD-4CE6系列核心板集成度高,可选配恩智浦汽车电子级芯片,高稳定性,布局紧凑,尺寸小巧,接口丰富,扩展性强,能降低产品研发难度,保证研发进度,降低研发成本,方便产品集成、快速开发。


CPU1

NXP i.MX 6Q ,四核ARM Cortex-A9,主频最高达1.0GHz

RAM1

  512M/1G/2G DDR3

Flash1

  4GB+ EMMC

CPU2

  Altera  EP4CE6U14I7N

RAM2

  /

Flash2

  /

SDIO

  2

NET1

  GRMII

NET2

  /

USB 2.0

  2

USB 3.0

  /

UART

  5

CAN

  2

12S

  3

12C

  2

SPI

  3

PWM

  4

ADC

  /

LCD(RGB)

  24 bit 1920×1200

LVDS

  1

MIPI DSI

  1

MIPI CSI

  1

  MIPI CSI/DSC

  /

HDMI

  1

EDP

  /

CSI

  1

PCIe

  1

SATA

  1

OS

  Linux/Ubuntu/Android/Yocto

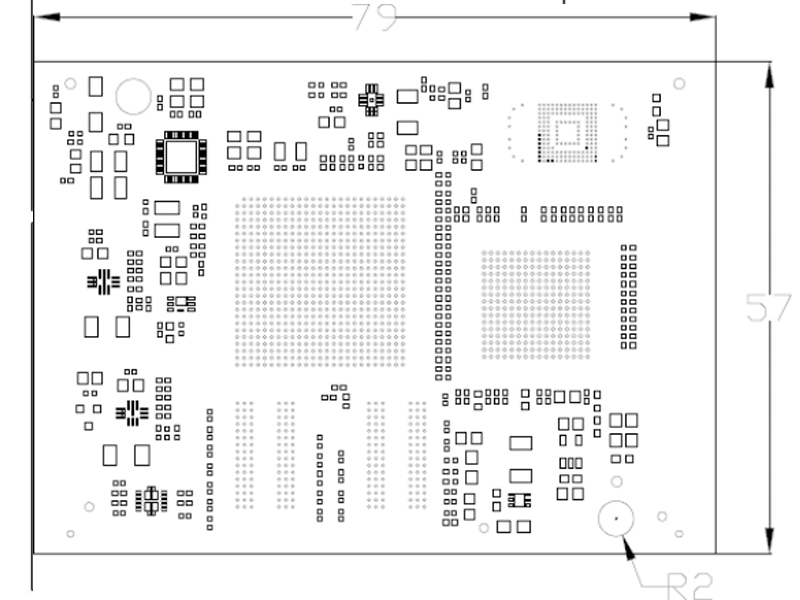

Dimension

   79mm×57mm
