WEP-MX6Q-2540

产品特点:

 · 采用NXP i.MX 6Q处理器,四核ARM Cortex-A9;

 · 可选配i.MX 6U/6D等处理器;

 · 配置DDR3,1GB/2GB内存;

 · 支持多个USB、串口、百兆网口等I/O接口;

 · 可配置10.1"-21.5"多个尺寸规格的显示屏,具有良好的人机交互性能;

 · 结构设计紧凑,无风扇静音散热;

 · 性能稳定,适于较宽的工作温度,支持7×24h连续运行。

在线订购
产品介绍产品规格外形尺寸技术规格书

产品介绍:

WEP-MX6Q-2540/WEP-MX6U-2540/WEP-MX6D-2540系列平板电脑,采用NXP i.MX 6Q处理器(四核ARM Cortex-A9,主频最高1.0GHz)处理器,可选配i.MX 6UL(ARM Cortex-A7,主频696MHz)、i.MX 6D(双核ARM Cortex-A9,主频1.0GHz)处理器。支持1GB/2GB的DDR3内存。提供多个USB接口,RS232、RS485等外设接口,支持2路百兆网口,具有4G无线网络功能。可以配置10.1"-21.5"多个尺寸规格的显示屏,具有良好的人机交互性能。结构设计紧凑,无风扇静音散热。性能稳定,适于较宽的工作温度,支持7×24h连续运行。

本系列产品是基于投射电容式触摸操作面板设计的无风扇工业平板电脑,具有流畅的多点触摸体验和时尚的外观设计,显示面板与主机连接采用可靠的模组化设计,通过灵活搭配可实现多种主机规格选择,无需改变客户的原有设计即能快速升级和维护,让客户在未来的产品升级选型、测试、生产、维修过程中畅通无阻


平板电脑主机参数:

Processor

NXP i.MX 6Q,四核ARM Cortex-A9,主频1.0GHz;

可选配:

i.MX 6UL,ARM Cortex-A7,主频696MHz;

i.MX 6D,双核ARM Cortex-A9,主频1.0GHz。

Memory

DDR3,1GB/2GB

Storage

eMMC,8GB/16GB;TF Slot

Video

 1×HDMI

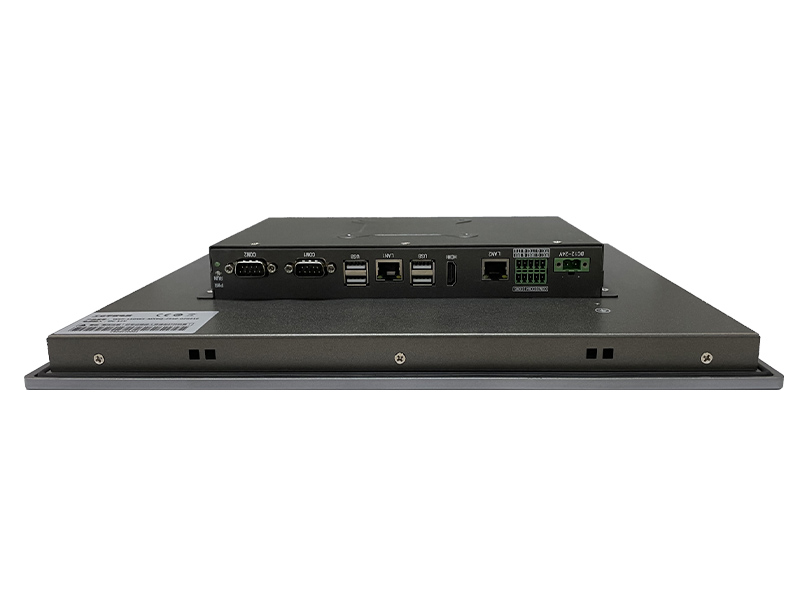

I/O

4个USB 2.0,1个Micro USB;

5个串口,其中2个DB9(一个RS232,1个RS232/RS485可选),1个RS232/CAN可选,1个RS485,1个Debug调试串口。

Ethernet

2×RJ45 (10/100Mbps)

Audio

-

Expansion

1×Mini PCIe(for WIFI/4G)

Operation

-20℃~70℃

Storage Temperature

-40℃~85℃

Relative Humidity

5%~95%,Non-condensing

Power

DC 12/24V

OS

Linux/Unix/Android/Yocto/WinCe 7/QNX

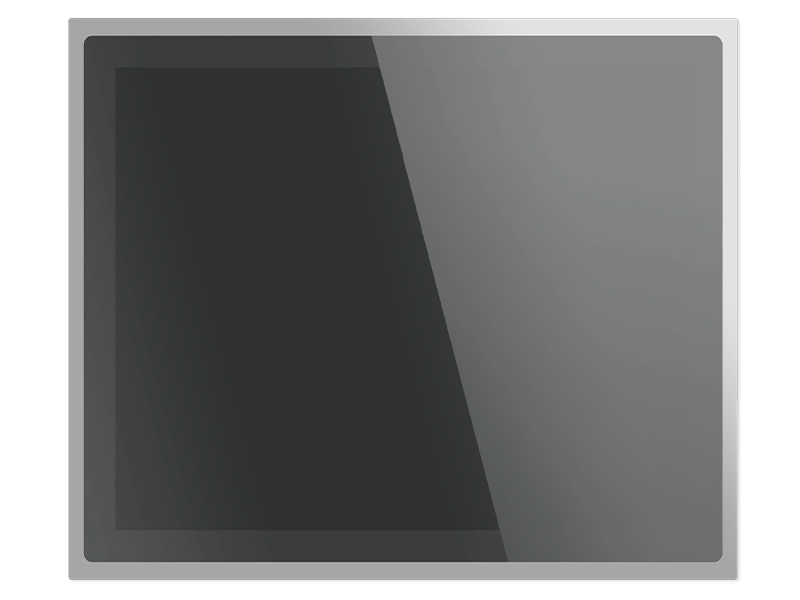

普屏显示屏参数:

Dimension

12.1"

15"

17"

19"

Resolution

1024*768

1024*768

1280*1024

1280*1024

Maximum color

16.7MB

Backlight

LED

Brightness

350cd/m2

Contrast Ratio

500:1

Touch Type

Multi-point capacitive screen

Controller

USB interface

Dimensions(mm)

329.7*262*53.6

370*297.5*58.3

414*352.1*56.3

448.2*378.8*58

    Drill Hole Size(mm)

310*242

350*280

395*332

430*360

Interface

1×VGA,1×HDMI,4×Audiobridge,1×USB-B,1×USB-A,1×RS23

Power

DC 12/24V

Operating Temp.

0℃~60℃

Storage Temp.

-40℃~85℃

Relative Humidity

5%~95%,Non-condensing

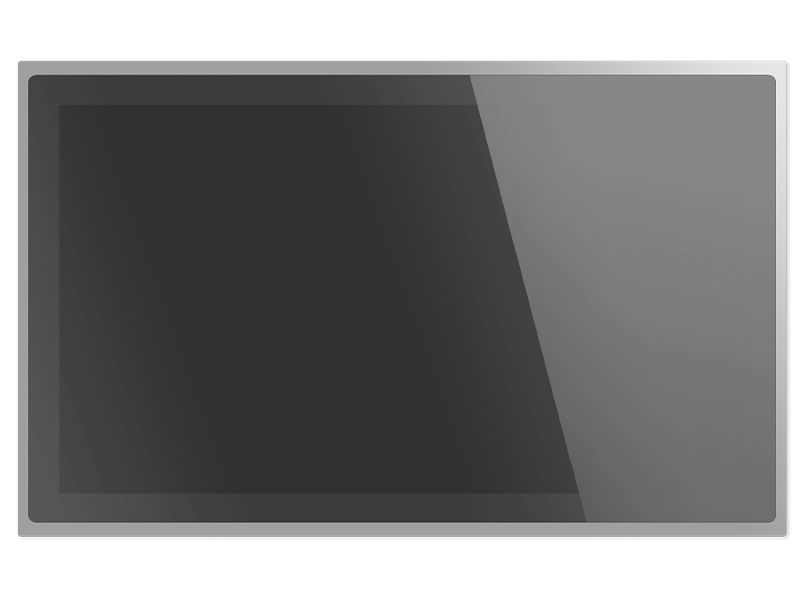

宽屏显示屏参数:

Dimension

10.1"

18.5"

21.5"

Resolution

1280*800

1366*768

1920*1080

Maximum color

16.7MB

Backlight

LED

Brightness

350cd/m2

Contrast Ratio

500:1

Touch Type

Multi-point capacitive screen

Controller

USB interface

Dimensions(mm)

278.5*201.1*53

470.4*294.6*50

547.8*347*56.8

    Drill Hole Size(mm)

262*185

456.4*280.6

530*330

Interface

1×VGA,1×HDMI,4×Audiobridge,1×USB-B,1×USB-A,1×RS23

Power

DC 12/24V

Operating Temp.

0℃~60℃

Storage Temp.

-40℃~85℃

Relative Humidity

5%~95%,Non-condensing
